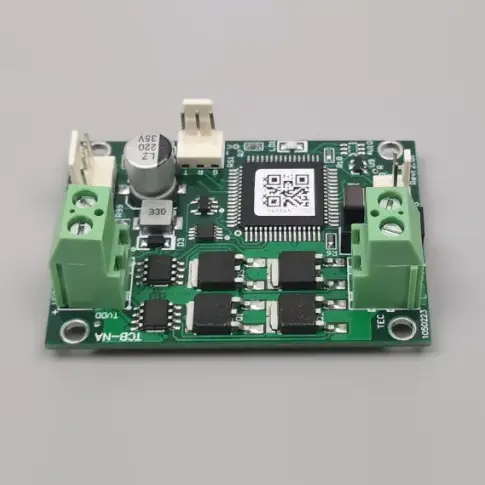

X-Meritan, Standart Soğutucular için profesyonel bir Çin kalitesinde TCB-NA Sıcaklık Kontrol Cihazı tedarikçisidir. Yüksek maliyet performansı ve güvenilirlik için tasarlanan Yüksek Hassasiyetli TCB-NA Sıcaklık Kontrol Kartı, lazer diyotları ve çeşitli akıllı ev cihazlarını stabilize etmek için ideal bir çözümdür. X-Meritan, Çin'deki yerleşik üretim uzmanlığımızdan yararlanarak küresel ortaklara, işlevsel çok yönlülüğü erişilebilir fiyatlandırmayla dengeleyen dayanıklı bir TCB-NA Yarı İletken Sıcaklık Kontrolü Soğutucu Kartı sağlıyor.
X-Meritan'ın Çin tedarikçisi olarak ürettiği Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı, genel endüstriyel ve ticari soğutma gereksinimleri için tasarlanmış çok yönlü bir termal yönetim modülüdür. Standart Soğutuculara yönelik bu TCB-NA Sıcaklık Kontrol Cihazı, çift yönlü kontrol mimarisi aracılığıyla hassas düzenlemeyi kolaylaştırarak ısıtma ve soğutma modları arasında kesintisiz geçişlere olanak tanır. Güvenilir bir çözüm ortağı olarak X-Meritan, bu seriyi standart güç kaynaklarıyla etkili bir şekilde çalışacak şekilde optimize ederek, mevcut donanım ekosistemlerine basit entegrasyon sağlayan kullanıcı dostu bir ASCII seri arabirimi sundu.
|
Parametre |
Şartname |
|
Kart Besleme Gerilimi |
4,5–27V (TEC voltajıyla eşleşmelidir) |
|
TEC Gerilimi |
5V–27V (≥ besleme voltajı olmalıdır) |
|
TEC Akımı |
0–10A |
|
Sıcaklık Sensörü |
10K NTC (varsayılan B değeri: 3950; gerçek B değeri sınırsızdır; yalnızca mutlak sıcaklığı etkiler, kontrol doğruluğunu etkilemez) |
|
Sıcaklık Kontrol Doğruluğu |
±0,1°C |
|
Sıcaklık Doğruluğunu Ayarla |
±0,1°C |
|
Sıcaklık Ölçüm Aralığı |
-30°C ila +147°C |
|
Kontrol Sıcaklığı Aralığı |
-20°C ila +100°C |
|
Varsayılan Fabrika Ayarı Sıcaklığı |
25°C (talep üzerine özelleştirilebilir) |
|
Boyutlar (U × G × Y) |
60 mm × 42 mm × 26,5 mm (tahtanın 22 mm üstünde, 1,5 mm PCB kalınlığı, pinler ≤3 mm altta) |
Çift Yönlü Termal Yönetim
TEC parametrelerinin esnek konfigürasyonuyla hem ısıtma hem de soğutma modlarını destekleyerek çok çeşitli ortam koşullarına ve hedef sıcaklıklara uyarlanabilir.
Standartlaştırılmış Seri İletişim
Sıcaklık ayarları ve gerçek zamanlı izleme, hızlı dağıtım için Windows HyperTerminal gibi yaygın seri araçlarla uyumlu standart bir ASCII protokolü aracılığıyla kolayca yönetilir.
Kapsamlı Sinyal Arayüzü
TEC kapatma için bir kontrol girişinin yanı sıra alarm sinyalleri ve "hazır" durumu için özel çıkışlar içerir ve genel sistemin güvenlik ve otomasyon potansiyelini artırır.
Kararlı AÇIK/KAPALI Düzenleme
Güvenilir sıcaklık bakımı sağlamak için kanıtlanmış bir kontrol yöntemi kullanır ve lazer diyotlar ve laboratuvar ekipmanı gibi hassas bileşenler için tutarlı bir termal ortam sağlar.
Yüksek Maliyet-Performans Oranı
Büyük ölçekli endüstriyel uygulamalar ve akıllı cihaz üretimi için ekonomik açıdan uygun bir seçim olmaya devam ederken temel yüksek hassasiyetli kontrol özelliklerini sunmak üzere tasarlanmıştır.
Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı, standart termoelektrik soğutucular için özel olarak tasarlanmış basit ancak etkili bir AÇMA/KAPAMA kontrol mantığı kullanarak çalışır. Sistem, bağlı bir sensör aracılığıyla sıcaklığı izler ve dahili işlemcisi aracılığıyla bunu kullanıcı tanımlı ayar noktasıyla karşılaştırır. Bu sapmaya bağlı olarak kontrolör, TEC'e giden güç akışını iki yönlü bir şekilde yönetir ve gerektiğinde ısıtma ve soğutma arasında geçiş yapmak için akımı tersine çevirir. Bu model standart uygulamalar için sağlam stabilite sağlarken, soğutma elemanlarına güç dağıtımını en üst düzeye çıkarmak için çıkış voltajının doğrudan giriş beslemesini takip etmesine izin vererek basitlik için tasarlanmıştır.
S: TCB-NA için besleme voltajıyla ilgili kritik hususlar nelerdir?
C: Gelişmiş NE veya NC serilerimizin aksine, Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı dahili çıkış voltajı sınırlama özelliğine sahip değildir. Bu nedenle, bileşenlerin aşırı yüklenmesini önlemek için besleme voltajının TEC'inizin nominal voltajından düşük veya ona eşit olmasını sağlamalısınız.
S: TCB-NA sistem güç istikrarını nasıl etkiler?
C: Bu denetleyici tarafından kullanılan anahtarlama yöntemi, bağlı anahtarlamalı güç kaynağının dalgalanmasını artırabilir. Sisteminizde elektromanyetik girişime duyarlı başka kartlar varsa veri bütünlüğünü ve kart stabilitesini korumak için TCB-NA'ya ayrı olarak güç vermenizi öneririz.
S: TCB-NE modeli yerine ne zaman TCB-NA'yı seçmeliyim?
C: Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı, maliyet verimliliği ve standart hassasiyetin öncelikli olduğu uygulamalar için mükemmeldir. Projeniz maksimum enerji verimliliği veya çok daha yüksek sıcaklık çözünürlüğü gerektiriyorsa TCB-NE serisine yükseltme yapmanızı öneririz.
1. Birçok distribütörün aksine X-Meritan, Çin'de kendi özel fabrikasını işletmektedir ve bu bize, PCB montajından her TCB-NA ünitesinin son kalibrasyonuna kadar tüm üretim sürecinin doğrudan gözetimini sürdürme olanağı sağlamaktadır.
2. Termal yönetim sektöründeki uzun yıllara dayanan deneyimimizle, kontrol cihazlarımızı lazer diyot ve tıbbi enstrümantasyon endüstrilerinden gelen gerçek dünya geri bildirimlerine dayanarak optimize ettik ve uzun vadeli dayanıklılığa öncelik veren bir donanım tasarımı sağladık.
3. Bize danıştığınızda doğrudan donanımı tasarlayan mühendislerle konuşursunuz. TEC'in aşırı yüklenmesi riskini önlemek için güç dalgalanması yönetimi ve voltaj eşleştirme konusunda hassas teknik rehberlik sağlıyoruz.
4. Profesyonel bir denizaşırı lojistik ekibini yöneterek ve standart bileşenlerin istikrarlı bir envanterini koruyarak, tedarik döngülerini etkili bir şekilde kısaltıyoruz ve geleneksel uluslararası perakendecilere göre daha rekabetçi fiyatlar sunuyoruz.
5. Ürünlerimiz, Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazının karmaşık sistem entegrasyonu için gereken elektromanyetik uyumluluk (EMC) gereksinimlerini tutarlı bir şekilde karşılamasını sağlayacak şekilde sıkı endüstriyel standartlar altında üretilmektedir.
