X-Meritan, Kısa Döngülü PID'ye sahip ve Mikro Nesneler için Tasarlanmış Çin kalitesinde lider bir ATC-M1 Sıcaklık Kontrol Cihazı tedarikçisidir. DFB lazerleri gibi minyatür optik cihazları içeren mühendislik zorlukları, son derece dar alanlarda hassas termal düzenleme gerektirir. X-Meritan, bu özel kontrol cihazlarını Çin merkezli tesisimizde üreterek küresel geliştiricilere ultra kompakt boyutları hızlı yanıt veren kontrol mimarisiyle dengeleyen yüksek performanslı bir çözüm sunuyor.

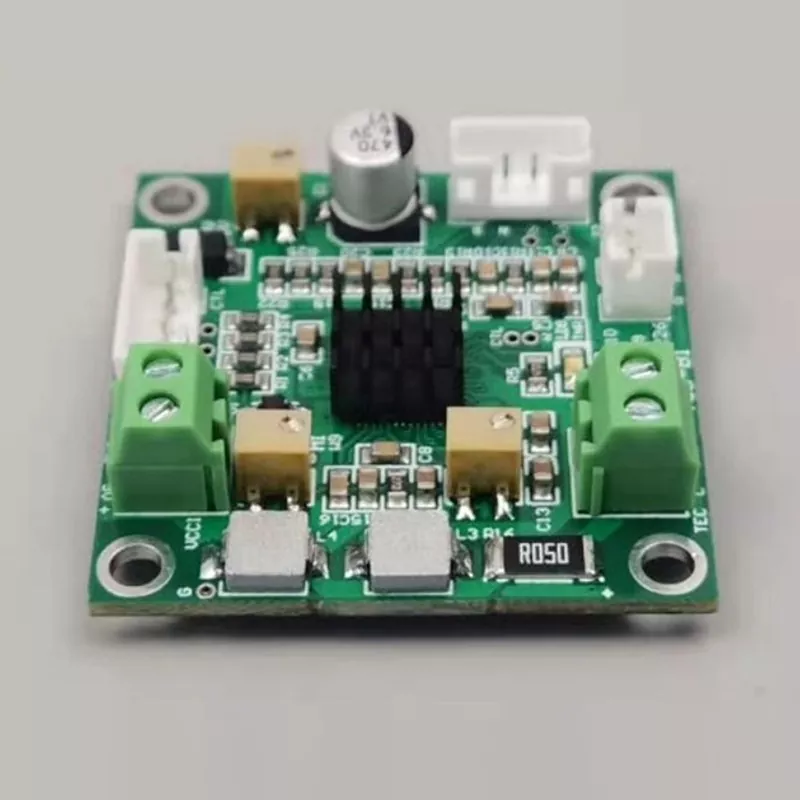

X-Meritan'dan üretilen Kısa Döngü PID'li ve Mikro Nesneler için Tasarlanmış kaliteli ATC-M1 Sıcaklık Kontrol Cihazı, TO-CAN paketleri ve mikro elektronik düzenekler için optimize edilmiş amiral gemisi bir termal yönetim modülüdür. Bu kontrolör, anlık düzeltmeler sağlamak için özel bir kısa döngülü PID algoritması kullanarak mikro ölçekli termal kütlelerin dış dalgalanmalara rağmen sabit kalmasını sağlar. Özel bir üretici olarak X-Meritan, ATC-M1'i dahili alanın kritik bir kısıtlama olduğu sistemlere sorunsuz bir şekilde entegre olacak ve geleneksel kontrolörlerin kapladığı alan olmadan endüstriyel düzeyde hassasiyet sağlayacak şekilde tasarladı.
| Parametre | Teknik Gereksinim / Değer |
| Ürün Adı | Sıcaklık Kontrol Paneli |
| Model Numarası | ATC-M1 |
| Kart Besleme Gerilimi (DC) | 3,0V - 5,0V |
| Çıkış Verimliliği | Yaklaşık %80 |
| TEC Maksimum Gerilim | 4,3V (5V beslemede) / 2,5V (3,3V beslemede) |
| TEC Maksimum Akım | 2,5A |
| Sıcaklık Sensörü Tipi | 10K NTC |
| Sıcaklık Kontrol Kararlılığı | 0,001 derece C |
| Sıcaklık Ayarlama Yöntemi | Potansiyometre veya Analog Giriş |
| Varsayılan Sıcaklık Kontrol Aralığı | +10 ila +40 derece C |
| Fabrika Varsayılan Ayar Sıcaklığı | 25 derece C |
| Fabrika Varsayılan Maksimum Çıkış Gerilimi | 2.0V |
| Fabrika Varsayılan Maksimum Çıkış Akımı | 1.0A |
| Ayarlama Yöntemi | W9 Potansiyometre |
| Çalışma Sıcaklığı Aralığı | -40 ila +45 derece C |
| Boyutlar (U x G) | 34mm x 20mm |
| Toplam Yükseklik | 15,5 mm |
| Pim Yüksekliği | 5,5 mm |
Kısa Döngü PID Algoritması
Kontrolör, düşük termal atalete sahip mikro nesneler için tasarlanmış, hızlı stabilizasyon ve yüksek frekanslı düzeltici yanıtlar sağlayan optimize edilmiş bir geri bildirim döngüsüne sahiptir.
Olağanüstü Yer Tasarrufu Sağlayan Tasarım
Yüksek yoğunluklu entegrasyon için tasarlanan ATC-M1, minyatür optik cihazların ve sensör muhafazalarının en dar iç boşluklarına sığar.
Sorunsuz TO-CAN Entegrasyonu
Doğru dalga boyu stabilizasyonu sağlayan, entegre soğutucular ve problarla DFB lazerlerini ve TO-CAN paketlerini yönetmek için özel olarak tasarlanmıştır.
Yüksek Verimli Termal Çıkış
ATC-M1, küçük boyutuna rağmen mikro soğutuculara tutarlı güç sağlayarak hassas yarı iletken bağlantılar için istikrarlı bir termal ortam sağlar.
Endüstriyel Düzeyde Güvenilirlik
ISO uyumlu fabrikamızda üretilen her ünite, telekomünikasyon ve havacılık algılama gibi zorlu ortamlara dayanabileceğinden emin olmak için sıkı testlere tabi tutulur.
Kısa Döngülü PID'li ve Mikro Nesneler için Tasarlanmış ATC-M1 Sıcaklık Kontrol Cihazımız artık aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
DFB Lazer Diyot Stabilizasyonu: ATC-M1, yüksek hızlı fiber optik iletişim modüllerinde frekans kaymasını önlemek için gerekli olan hassas, kısa döngülü geri bildirimi sağlar.
TO-CAN Paketi Termal Yönetimi: Sınırlı termal kütleye sahip minyatür TO tipi metal kutularda bulunan yarı iletken bileşenlerin soğutulması ve izlenmesi için idealdir.
Mikro Optik Algılama: Sabit çalışma sıcaklığını koruyarak kompakt kızılötesi sensörlerin ve moleküler dedektörlerin doğruluğunu sağlar.
S: Kısa Döngü PID'li ve Mikro Nesneler için Tasarlanmış ATC-M1 Sıcaklık Kontrol Cihazı için "Kısa Döngü PID" neden önemlidir?
C: Mikro nesneler, büyük sistemlerden çok daha hızlı ısınır ve soğur. Kısa döngülü PID, kontrolörün çıkışını daha yüksek bir frekansta güncellemesine olanak tanıyarak, standart endüstriyel kontrolörlerde sıklıkla meydana gelen sıcaklık "aşmasını" önler.
S: ATC-M1 mevcut minyatür optik sistemlere sığabilir mi?
C: Evet. Kısa Döngülü PID'li ve Mikro Nesneler için Tasarlanmış ATC-M1 Sıcaklık Kontrol Cihazı, entegre fotonik ve taşınabilir teşhis araçları gibi alanın kritik bir darboğaz olduğu sistemler için özel olarak oluşturulmuş en kompakt tasarımlarımızdan biridir.
S: X-Meritan ilk sistem entegrasyonu için teknik destek sağlıyor mu?
C: Kesinlikle. Uzmanlardan oluşan ekibimiz, ATC-M1'in özel donanım tasarımınızda en iyi performansı göstermesini sağlamak için kapsamlı satış sonrası destek sunarak hızlı ve etkili çözümler sunmaya hazırdır.
1. Tüccarların aksine X-Meritan, Çin'de kendi özel fabrikasını işletmektedir. ATC-M1'deki her bileşenin tam izlenebilirliğini koruyoruz ve PCB düzeyinden itibaren her ünitede endüstriyel düzeyde güvenilirliğin olmasını sağlıyoruz.
2. Biz sadece pano satmıyoruz; Ekibimiz, doğrudan DFB lazer ve TO-CAN entegrasyon projelerinde çalışmış uygulama mühendislerini içermektedir. Mikro nesneleriniz için termal direnç uyumu ve PID parametresi ön ayarı konusunda özel tavsiyeler sağlıyoruz.
3. Kontrol cihazlarımız halihazırda, fiber optik iletişim ve tıbbi teşhisler de dahil olmak üzere, 0,1°C'lik bir sapmanın sistem arızasına yol açabileceği yüksek riskli ortamlarda kullanılmaktadır.
4. Mikro elektronik cihazlara yönelik Ar-Ge'nin hızlı ilerleyen doğasını anlıyoruz. Acil test ve doğrulama ihtiyaçlarınızı desteklemek amacıyla, ayrıntılı teknik veri sayfalarıyla desteklenen, ATC-M1 için gönderilmeye hazır stok bulunduruyoruz.
5. Yılların üretim ve işbirliği tecrübesiyle X-Meritan, tüm ürünlerin küresel pazarlar için gerekli endüstriyel standartları karşılamasını sağlayarak uluslararası üreticiler için güvenilir bir tedarik zinciri sağlar.
