X-Meritan, Mikro-termoelektrik Soğutucular ile profesyonel bir Çin kalitesinde Montajlar tedarikçisidir. Dünyanın dört bir yanındaki müşterilerden Mikro-termoelektrik Soğutucular ile yüksek güvenilirliğe sahip Montajlar sağlamakla kalmıyoruz, aynı zamanda katma değerli hizmet de sağlıyoruz; termoelektrik soğutucuları TO-8, TO-39, BTF, BOX ve benzeri herhangi bir standart veya özel olarak tasarlanmış paketlere monte etmek için temel avantaj teknolojimizi kullanıyoruz. Bunlar, optoelektronik uygulamalar için termoelektrik olarak soğutulmuş lazer diyotlar, dedektörler ve sensörler için kullanılan en popüler kafalar ve paketlerdir.
X-Meritan'ın Mikro Termoelektrik Soğutuculu Düzenekleri, mikro termal yönetim ve hassas paketleme teknolojisinin gelişmiş bir entegrasyonunu temsil eder. BTF Lazer Paketleri, TO-8 ve TO-39 için Termoelektrik Soğutma dahil olmak üzere termoelektrik soğutucuları standart veya özel olarak tasarlanmış muhafazalara monte etmek için temel avantaj teknolojimizi kullanıyoruz. X-Meritan, modülleri metal-cam veya metal-seramik paketlere sorunsuz bir şekilde entegre ederek, modern telekomünikasyon ve algılama uygulamalarında kullanılan yüksek performanslı lazer diyotlar, dedektörler ve sensörler için gereken kritik termal kararlılığı sağlar.
TO Paketlerinde ve diğer yüksek bütünlüğe sahip muhafazalarda Micro-TEC Entegrasyonu konusunda uzmanız ve optoelektronik bileşenler için gelişmiş katı hal soğutma çözümleri sağlıyoruz. Uzman ekibimiz, her birimin sıkı güvenilirlik standartlarını karşılamasını sağlar ve Optoelektronik için BOX Paketlerinde yüksek performanslı Özel TEC Düzeneklerini doğrudan uzman fabrikamızdan küresel endüstriyel ve havacılık ortaklarına sunar.
Montaj Hassasiyeti:Mikro-termoelektrik Soğutuculu düzenekler, IR ve XRF dedektörlerinin özel gereksinimlerini karşılamak için çeşitli pin konfigürasyonlarına sahip TO başlıklarına titizlikle monte edilir.
Yüksek Güçlü Lazer Desteği:Yüksek güçlü lazer modülleriyle ilişkili yüksek termal yüklerin üstesinden gelmek üzere tasarlanmış HHL ve BTF paketleri için özel montaj içerir.
HTCC ve LTCC Teknolojisi:Fotodetektör dizileri için metal seramik paketleme teknolojilerini kullanarak karmaşık yarı iletken cihazlar için sağlam ve termal açıdan verimli bir ortam sağlar.
Ortak Geliştirme Paketleme:Konsept tasarım ve malzeme seçiminden prototip oluşturmaya kadar işbirliğine dayalı bir geliştirme süreci sunarak son montajın tüm teknik spesifikasyonlara uygun olmasını sağlar.
TO (transistör formu), telekomünikasyon, kızılötesi, XRF ve diğer dedektör türleri için en yaygın kullanılan paketleme şeklidir. TO-13 tipi muhafazanın temel malzemesi genellikle Kovar alaşımı veya nikel-altın kaplamalı çeliktir. X-Meritan Company, farklı pinlere sahip TO konnektörleri için termokupl bileşenleri üretmektedir. Bu konnektörlerin pimleri standart (silindirik) şekilde olabileceği gibi tel kaynağını kolaylaştırmak için düz uçlu veya sivri uçlu şekillerde de olabilir.
Tabloda görüldüğü gibi TO hizmetini verebilmekteyiz. Kurulum hizmetimiz oldukça esnektir. Yüksek kaliteli ürünler sağlayabilen çok güvenilir tedarikçilerimiz var. Ayrıca kurulum için TO hizmetini bize emanet edebilirsiniz.
|
Başlık |
Malzemeler |
Pimler |
Uygulamalar |
TEC tipi |
|
TO-8 tipi |
Kovar |
6, 12 veya 16 |
IR, XRF ve diğer dedektör türleri |
|
|
TO-39 |
Kovar |
6, 8 veya diğer |
IR, XRF ve diğer dedektör türleri |
Tek ila iki aşamalı |
|
TO-46 |
Kovar |
5 veya 6 pin |
VCSEL'ler, minyatür sensörler |
Tek aşamalar |
|
TO-66 |
Kovar |
6 veya 9 pin |
IR, XRF ve diğer dedektör türleri |
Tek ila Dört aşama |
|
TO-37 |
Kovar |
6 veya 9 pin |
IR, XRF ve diğer dedektör türleri |
Tek ila iki aşamalı |
|
TO-13 |
Kovar |
6, 12 veya 16 |
IR, XRF ve diğer dedektör türleri |
Tek ila iki aşamalı |

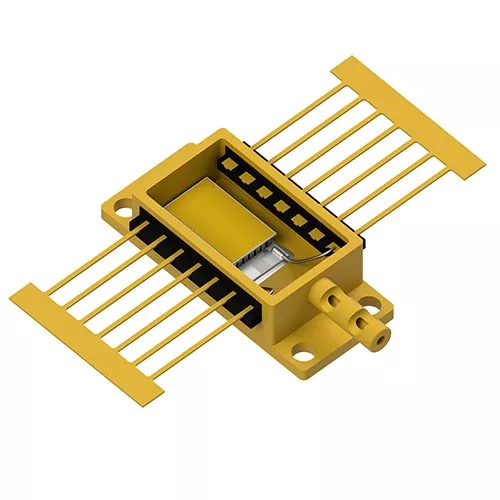

TO tipi paketlemeye ek olarak HHL, BTF, PS-28, TOSA ve HTCC<CC gibi daha karmaşık büyük ölçekli paketleme ürünlerini de sunabiliyoruz. Bu, müşterilere daha fazla seçenek sunuyor.
Bu ambalajların ana uygulamaları arasında lazer modülleri, yüksek güçlü lazer modülleri, dedektörler ve sensörler bulunur. TOSA telekomünikasyon alanında daha yaygındır. Fotodetektör dizileri için HTCC ve LTCC tipi metal seramik ambalajlar kullanılmaktadır. X-Meritan, sensör dizilerinin karanlık gürültüsünü azaltmak için standart ambalajlara termoelektrik modüller yerleştirme teknolojisine sahiptir.
|
Başlık |
Malzemeler |
Pimler |
Uygulamalar |
|
HHL |
Kovar, çelik, bakır-molibden |
yüksek güçlü lazer modülleri |
|
|
BTF |
Bakır-tungsten bazlı Kovar |
14 pin |
lazer modülleri |
|
PS-28, |
nikel ve altın kaplama Kovar |
28 pin |
dedektörler ve sensörler |
|
TOSA |
Bakır-tungstenli Kovar |
|
telekomünikasyon |
|
HTCC ve LTCC |
metal-seramik |
|
fotodedektör dizileri. |

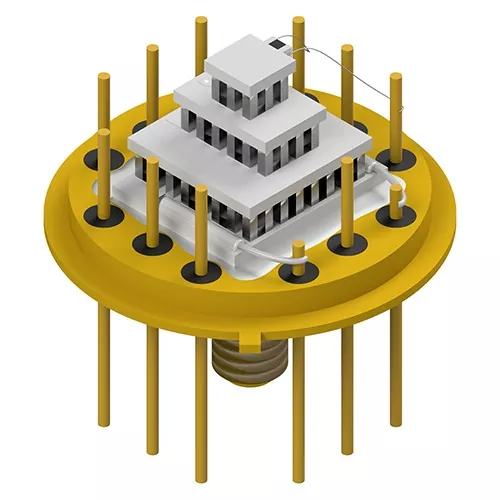

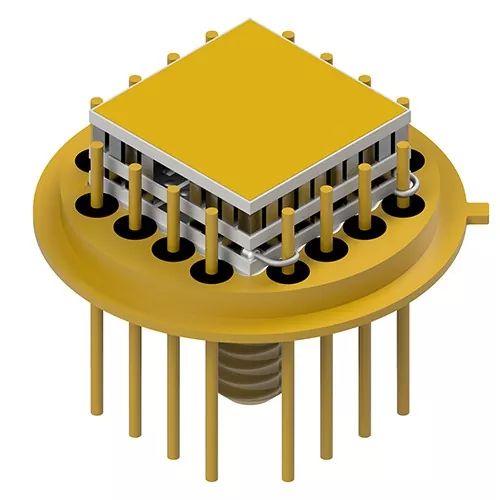

● Mikro Termoelektrik Soğutuculu Montajlar
Bu çözüm, mikro modüllerin yüksek bütünlüklü paketler halinde hassas bir şekilde birleştirilmesini sağlayarak hassas bileşenler için optimum termal temas ve uzun vadeli stabilite sağlar.
● Kapsamlı Paket Uyumluluğu
TO-8, TO-39, BTF ve BOX paketleri de dahil olmak üzere çok çeşitli endüstri standardı başlıkları destekler ve bu da onu çeşitli optoelektronik uygulamalar için çok yönlü hale getirir.
● Gelişmiş Malzeme Entegrasyonu
Dedektör muhafazalarında üstün malzeme uyumluluğu ve yüksek vakum bütünlüğü sağlamak için Kovar, nikel kaplamalı ve altın kaplamalı çelik malzemeler kullanılır.
● Minimize Edilmiş Karanlık Gürültü
Sensör dizilerinin karanlık gürültüsünü etkili bir şekilde azaltan aktif soğutma sağlayarak fotodetektör uygulamalarında sinyal-gürültü oranını önemli ölçüde artırır.

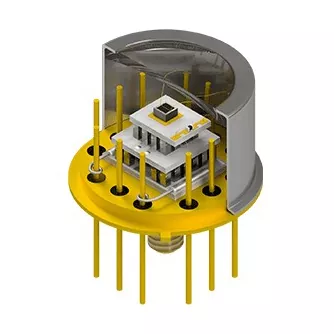

● Esnek Başlık Yapılandırmaları
Kablo bağlamayı ve müşteriye özel PCB'lere entegrasyonu kolaylaştırmak için standart silindirik, düzleştirilmiş uçlar veya çivi şekilleri dahil olmak üzere özelleştirilebilir başlık pimleri içerir.
1. X-Meritan, Mikro-termoelektrik Soğutucular ile yüksek güvenilirliğe sahip Montajlar sağlamak için termoelektrik endüstrisindeki on yıllık uzmanlık bilgisinden yararlanmaktadır.
2. Müşteri gereksinimlerine göre tamamen özel tasarımlara olanak tanır ve en karmaşık termal yönetim zorluklarının bile ele alınmasını sağlar.
3. Sıkı performans ve güvenilirlik standartlarına bağlı kalarak ürünlerimizi kritik havacılık ve endüstriyel elektronik uygulama senaryolarına uygun hale getirir.
4. Dünya çapındaki profesyonel soğutma düzenekleri için en iyi maliyet-performans oranını sunmak üzere Çin üretim verimliliğini üst düzey mühendislikle birleştirir.
